LED RF プラズマ装置はマイクロ LED の製造に使用できますか?

ちょっと、そこ！ LED RF プラズマ装置のサプライヤーとして、私たちの装置はマイクロ LED の製造に使用できるかどうかよく尋ねられます。そこで、このトピックについて詳しく説明するために、座ってこのブログを書こうと思いました。

まず最初に、マイクロ LED とは何かを簡単に説明します。マイクロ LED は超小型の発光ダイオードです。従来の LED よりもはるかに小さく、通常はサイズが 100 マイクロメートル未満です。これらの小さな製品は、OLED などの他のディスプレイ技術と比較して、輝度、コントラスト、エネルギー効率が優れているため、ディスプレイ業界では重要です。ハイエンドのテレビ、スマートウォッチ、拡張現実 (AR) や仮想現実 (VR) デバイスなどでの使用が注目されています。

さて、LED RF プラズマ装置について話しましょう。 RF は高周波の略で、このタイプのプラズマ装置は高周波エネルギーを使用してプラズマを生成します。プラズマは物質の第 4 の状態と呼ばれることがあり、イオン、電子、中性粒子で構成されています。当社の装置では、プラズマを利用して洗浄、エッチング、表面改質などのさまざまなプロセスを行うことができます。

では、当社の LED RF プラズマ装置はマイクロ LED の製造に使用できますか?簡単に言うと「はい」です。その理由は次のとおりです。

洗浄と表面処理

マイクロ LED 製造における最も重要なステップの 1 つは、半導体材料の表面を洗浄して準備することです。表面に汚染物があるとマイクロ LED に欠陥が生じ、性能や信頼性に影響を与える可能性があります。当社の RF プラズマ装置はこの点で優れています。生成されたプラズマは、半導体ウェーハの表面から有機および無機の汚染物質を分解して除去します。たとえば、ウェハ上にマイクロ LED をパターン化するために使用されるフォトリソグラフィー プロセスで残った残留物を除去できます。

プラズマ内のイオンは表面に物理的に衝突して汚染物質をはぎ取りますが、プラズマ内の反応種は汚染物質と化学反応して、汚染物質を簡単に除去できる揮発性化合物に変えることができます。これにより、きれいで活性化された表面が得られ、エピタキシャル成長や接合などの後続のプロセスに不可欠です。

あなたは私たちをチェックアウトすることができます半導体用途向けRFプラズマ装置マイクロ LED 製造を含む半導体製造におけるこれらの洗浄および表面処理作業を処理するために、この製品がどのように設計されているかを確認してください。

エッチング

エッチングは、マイクロ LED 製造におけるもう 1 つの重要なプロセスです。これは、半導体ウェーハ上のマイクロ LED の形状とサイズを定義するために使用されます。当社のLED RFプラズマ装置はドライエッチングとウェットエッチングの両方を行うことができます。特にドライエッチングは精度が高く、正確な制御が可能です。

当社のRFプラズマ装置を使用したドライエッチングでは、プラズマ中の反応種が半導体材料と反応し、その反応生成物がチャンバー内のガス流によって除去されます。これにより、小型のマイクロ LED に必要な非常に微細な形状をウェーハ上にエッチングすることができます。高周波エネルギーを調整してエッチング速度とエッチングプロセスの選択性を制御し、必要な領域のみが確実にエッチングされるようにすることができます。

表面改質

マイクロ LED は、製造プロセス中に基板または他のコンポーネントに接着する必要があります。マイクロ LED と基板の表面特性は、接着強度と品質に重要な役割を果たします。当社の RF プラズマ装置は、これらの材料の表面特性を変更するために使用できます。

たとえば、材料の表面エネルギーが増加し、接着プロセス中の濡れと接着が向上します。表面にイオンや反応種を衝突させることで、表面に官能基を導入し、必要に応じて表面の親水性や疎水性を高めることができます。この表面改質は、マイクロ LED と基板間の強力かつ信頼性の高い結合を確保するのに役立ち、層間剥離のリスクを軽減し、マイクロ LED デバイスの全体的な性能を向上させます。

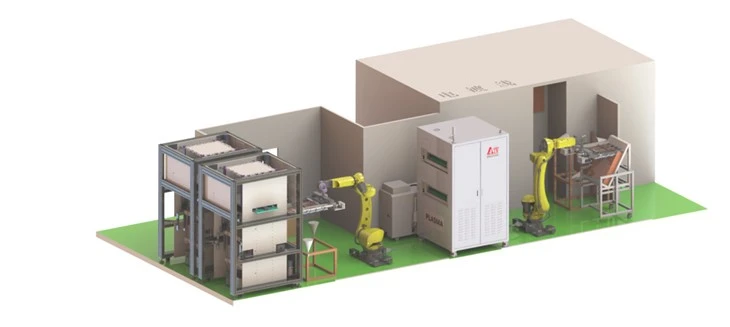

私たちの真空インラインRFプラズマ装置は、連続生産ラインでのこの種の表面改質プロセスに適しており、高効率で一貫した結果を保証します。

エピタキシャル成長

エピタキシャル成長は、特定の結晶構造を持つ基板上に半導体材料の薄層を成長させるプロセスです。これはマイクロ LED の品質と性能を決定するため、マイクロ LED 製造における重要なステップです。当社の RF プラズマ装置は、エピタキシャル成長のための清浄で活性化された表面を提供することで、このプロセスを支援します。

プラズマ処理により、エピタキシャル成長を妨げる可能性がある基板上の自然酸化層を除去できます。また、粗い表面テクスチャーが生成され、成長プロセス中の半導体材料の核生成が促進される可能性があります。これにより、マイクロ LED の性能に不可欠な、より均一で高品質のエピタキシャル層が得られます。

LCD関連プロセス用RFプラズマ装置

場合によっては、マイクロ LED は LCD (液晶ディスプレイ) テクノロジーと統合されます。私たちのLCD RFプラズマ装置マイクロ LED と LCD の統合に関連するプロセスに使用できます。たとえば、マイクロ LED を接着または統合する前に、LCD パネルの表面を洗浄および修正するために使用できます。これにより、マイクロ LED と LCD の間の互換性が向上し、全体的なディスプレイのパフォーマンスが向上します。

マイクロ LED 製造で当社の LED RF プラズマ装置を使用する利点

• 高精度: 当社の装置では、プラズマプロセスを非常に正確に制御できます。これは、マイクロ LED のサイズと品質が非常に重要であるマイクロ LED の製造にとって非常に重要です。
• 一貫性: 複数のウェーハと生産実行にわたって一貫した結果を保証できます。これは、高品質のマイクロ LED を大量生産するために不可欠です。
• 多用途性: 当社の LED RF プラズマ装置は、洗浄からエッチング、表面改質まで、マイクロ LED 製造の複数のプロセスに使用できます。これにより、複数の機器の必要性が減り、生産施設のスペースとコストの両方が節約されます。
• 環境に優しい: プラズマベースのプロセスは、一部の従来の湿式化学プロセスと比較して、一般に環境に優しいです。化学薬品の使用量が減り、廃棄物の発生も少なくなります。

結論

結論として、当社の LED RF プラズマ装置はマイクロ LED の製造に最適です。洗浄や表面処理からエッチングや表面改質まで、さまざまな重要なプロセスで重要な役割を果たします。小規模の研究室でも大規模な製造施設でも、当社の装置は高品質のマイクロ LED をより効率的かつコスト効率よく生産するのに役立ちます。

当社の LED RF プラズマ装置がマイクロ LED 製造プロセスでどのように使用できるかについて詳しく知りたい場合、または購入を検討している場合は、お気軽にお問い合わせください。喜んでお客様とチャットし、お客様の具体的なニーズについてご相談させていただきます。

参考文献

• 業界専門家による「マイクロ LED ディスプレイ: テクノロジー、製造、およびアプリケーション」
• 主要な科学雑誌に掲載された半導体製造プロセスとプラズマ技術に関する研究論文。
